GB 35848-2024商用燃氣燃燒器具（平底鍋）
技術要求：

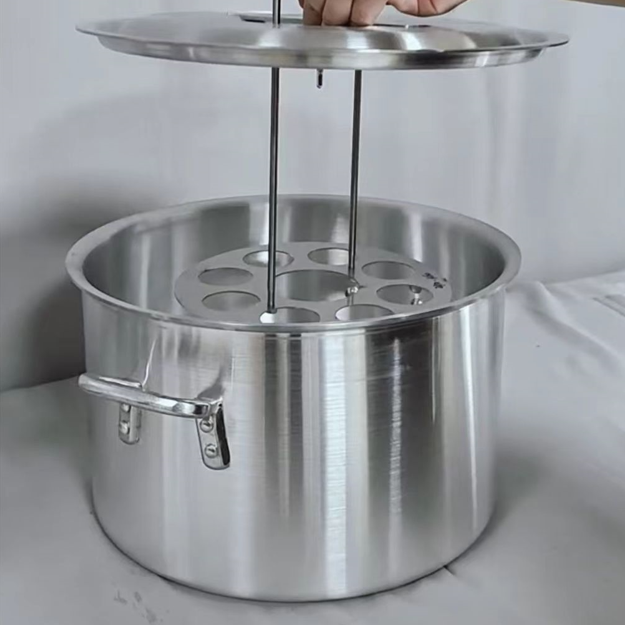

1.鍋體與鍋蓋：材料鋁質（A3003合金鋁），本色。
2.攪拌器：
攪拌器結構見圖8，規格按表8執行，取樣器材質用Φ12x1 紫銅管或不銹鋼管。試驗時保證攪拌均勻。
攪拌片用1mm厚的不銹鋼板或鍍鋅板。拉手用φ6的鍍鋅鋼絲。
3.相關參數尺寸及圖示：
平頭爐燃燒試驗所需平底鍋的特征
|
試驗用鍋 |
單位 |
鍋的尺寸/mm |
公差 |
|||||||||||
|
24 |
27 |
30 |
33 |
36 |
39 |
42 |
45 |
48 |
51 |
54 |
60 |
±2% |
||
|
直徑d |
mm |
240 |
270 |
300 |
330 |
360 |
390 |
420 |
450 |
480 |
510 |
540 |
600 |
±2% |
|
高度H |
mm |
170 |
180 |
200 |
210 |
230 |
240 |
275 |
295 |
320 |
350 |
380 |
400 |
±2% |
|
鍋重M2 |
kg |
1.8 |
2.1 |
2.7 |
3.2 |
4.0 |
4.5 |
5.7 |
6.8 |
8.2 |
9.0 |
11.0 |
12.5 |
±2% |
|
備注：鍋與蓋是同A003合金鋁制造的，鋁合金本色 |
||||||||||||||
